Internetanbindung
- Starlink
- Starlink Router im Bridge-Modus
- UniFi Gateway MAX mit 1 TB
Home Assistant als Herzstück des Hauses.
Netzwerk, Beleuchtung, Heizung, Sensorik, Videoüberwachung, Zutritt, Energie-Monitoring und selbst gebaute ESP32-Projekte laufen bei mir auf einer einzigen Plattform zusammen. Der große Vorteil: Herstellergrenzen spielen praktisch keine Rolle mehr.
30+
aktive Integrationen
9
VLAN-Segmente
8
UniFi Access Points
1 + 3
Zigbee-Stick & BLE-Proxys
~103
Endgeräte im Netzwerk
Infrastruktur
UniFi Netzwerk
Die Grundlage für ein stabiles Smart Home ist ein verlässliches Netzwerk. Alle Komponenten sind fest verkabelt – mit Ausnahme von Garage und Gartenhaus.
Access Points
- 4× UniFi AC Pro
- 1× UniFi AC LR
- 2× UniFi AC Lite
- 1× UniFi UK Ultra
Switching
- 4× UniFi USW 8 PoE
- 3× UniFi Flex Mini PoE
Netzwerk-Topologie · eigene Darstellung

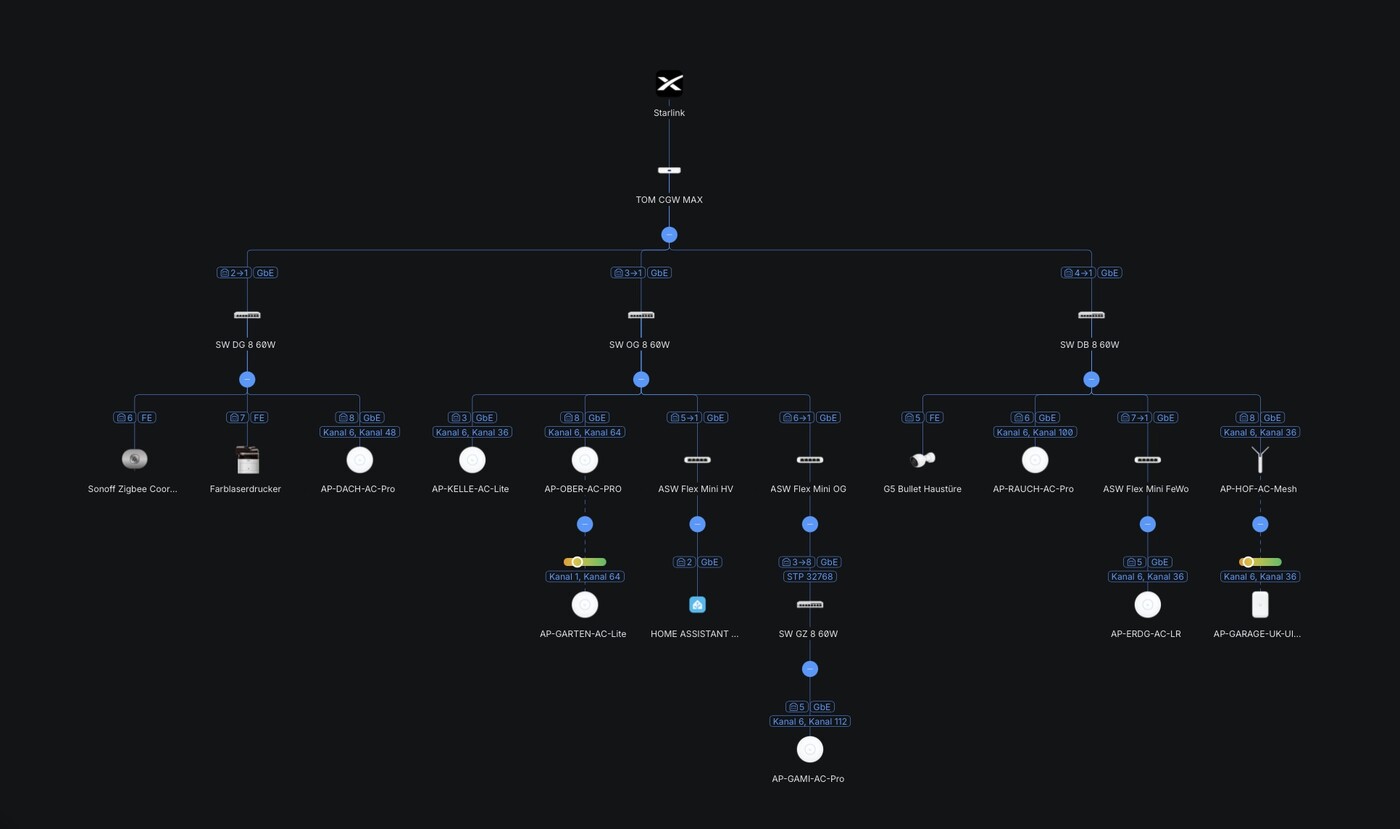

Reale Topologie-Ansicht · UniFi Controller
Größenordnung
Rund 103 Endgeräte im Netzwerk
Vom Access Point über Sensoren und Leuchten bis zu Notebooks, Konsolen und Eigenbauten – alles verteilt auf die neun VLAN-Segmente.
103
aktive Geräte
8
Access Points
7
PoE Switches
1
Gateway MAX
1
Protect Kamera
9
VLAN-Segmente
4
Funk-Koordinatoren
Die übrigen Geräte verteilen sich auf Zigbee- und BLE-Sensorik, WLAN-Aktoren, Displays, ESP32-Eigenbauten sowie mobile Endgeräte.
Segmentierung
VLAN-Struktur & Firewall
Das Netzwerk ist in neun VLANs mit jeweils passenden WLANs aufgeteilt. Die integrierte Firewall sorgt für die Trennung der Bereiche und für die nötigen Einstellungen im Bereich Kinderschutz.
VLAN-Segmentierung · eigene Darstellung
Adopt
Separates Segment für die Einbindung und Ersteinrichtung neuer Geräte.
Smarthome
Sämtliche IoT-Komponenten, Sensorik und Aktoren im Haus.
Amazon
Echo-Geräte und Alexa-Dienste in einem eigenen Bereich.
Mobile
Smartphones und Tablets der Familie.
Notebooks
Laptops und Arbeitsgeräte mit eigenen Zugriffsrechten.
Gäste
Vollständig isoliertes Gastnetz ohne Zugriff auf interne Systeme.
Gamingkonsolen
Konsolen und Streaming-Geräte für die digitale Unterhaltung.
Mods
Bereich für Sonderfälle, Tests und angepasste Geräte.
Sicherheit & Regeln
Integrierte FirewallTrennung der Segmente
Kinderschutzeigene Regeln & Filter
Gastnetzvollständig isoliert
FernzugriffApp-fähig, auch von unterwegs
UniFi Protect
Eine UniFi Protect G5 Kamera überwacht den Parkplatz und den Zutrittsbereich zum Gebäude.
KameraUniFi Protect G5
BereicheParkplatz & Zugang
Speicherunglokal, 1 TB im Gateway
Plattform
Home Assistant, Zigbee & BLE
Home Assistant läuft auf einem Raspberry Pi 4B. Sämtliche Zigbee-Geräte werden zentral über einen SONOFF Dongle eingebunden – zusätzliche Hersteller-Bridges werden dadurch nicht mehr benötigt. Ergänzend sorgen drei Bluetooth-BLE-Empfänger für die Anbindung von Fenster- und Türsensoren sowie Raumfühlern.
Hardware
Raspberry Pi 4Bmit Gehäuse
Home Assistant OSImage-Installation
SONOFF Zigbee Donglezentrale Zigbee-Zentrale
3× Bluetooth BLEFenster-, Tür- & Raumfühler
Zwei Funkwege, eine Zentrale
Zigbee läuft über einen einzigen Koordinator, ergänzt um drei BLE-Empfänger für batteriebetriebene Sensoren im ganzen Haus.
Funkwege · eigene Darstellung
Home Assistant Architektur · eigene Darstellung
Integrationen
Aktive Systeme
Eine Auswahl der eingebundenen Plattformen und Protokolle – von Beleuchtung über Netzwerk bis hin zu Unterhaltung.
Licht & Smart Home
Smarte Haushaltsgeräte
Protokolle
Netzwerk & Sicherheit
Sprache, Medien & Plattformen
Das Prinzip
Herstellerübergreifend automatisieren
Alle netzwerkfähigen Komponenten werden zentral von Home Assistant verwaltet. Dadurch kann systemübergreifend gearbeitet werden: Ein Helligkeitssensor in einem Shelly Display kann als Bedingung für einen Hue- oder Sonoff-Bewegungsmelder dienen – unabhängig davon, ob die Leuchte per Zigbee oder WLAN betrieben wird.
Nachtlicht-Automation · eigene Darstellung
Gerade für Flure ist das praktisch: Nachts wird gedimmt eingeschaltet und automatisch
wieder ausgeschaltet – so brennt das Licht nicht versehentlich die ganze Nacht durch.
Praxis
Automationen im Alltag
Beleuchtung ist nur ein kleiner Teil der Möglichkeiten. Die folgenden Abläufe laufen bei mir im Haus.
Briefkasten-Automation · eigene Darstellung
Heizungssteuerung · eigene Darstellung
Beleuchtung Stiegenhaus
Der Raumsensor erfasst Bewegung, Home Assistant prüft den eingestellten Dämmerungssensor. Bei entsprechender Dunkelheit schaltet das Licht ein. Nach einer fix eingestellten Zeit oder sobald keine Bewegung mehr erkannt wird, gehen die Lichter wieder aus.
BeleuchtungTür- & Fenstersensoren
Der Status lässt sich auch von unterwegs abfragen. Meldet ein Sensor bei Abwesenheit eine Öffnung, wird benachrichtigt – quasi wie eine kleine Alarmanlage.
SicherheitTemperatur & Feuchte
Sensoren messen die Raumtemperatur, aktivieren Heizungen und schalten bei Erreichen der Zieltemperatur wieder ab. Über die Feuchtewerte lassen sich Raumbefeuchter automatisiert steuern.
RaumklimaRaumbefeuchtung & Duft
Kleine Duftnebler stehen in verschiedenen Räumen, befüllt mit Wasser und ein paar Tropfen Duftöl. Sie schalten nachts ab einer gewissen Dämmerung automatisch ein oder zusätzlich, wenn die Raumfeuchte zu tief liegt.
WohlfühlenBewässerung
Feuchtesensoren in Blumenkästen und Hochbeeten zeigen den Trocken- bzw. Feuchtestatus an, aktivieren bei Bedarf die Bewässerung und beenden sie automatisch wieder.
GartenBriefkasten
Öffnet der Postbote die Klappe, spricht der montierte Sensor an und Alexa oder ein anderer Sprachassistent meldet, dass die Post da ist.
BenachrichtigungZutritt & Zufahrt
Haustüre und Garagentor
Zwei Bereiche, in denen sich Eigenbau und fertige Komponenten besonders gut ergänzen – vom selbst gedruckten RFID-Leser bis zur standortabhängigen Toröffnung über CarPlay.
Zutrittssystem · eigene Darstellung
Garagentor · Variante 1
Standortbasiert und automatisch.
ToröffnerWLAN · Meross App oder Apple Home
AnkunftCarPlay erkennt den Standort
ÖffnenTor fährt automatisch auf
Schließennach zwei Minuten automatisch
Garagentor · Variante 2
Derselbe Toröffner, manuell gesteuert.
Verlassen des HausesHue Taster im Flur bei der Haustüre
Ausfahrt GarageSchließen über das Autodisplay / CarPlay
Ankunftmanuelles Öffnen möglich
Bedienung im Alltag
Wandbedienung & Aquarien
Nicht jede Automation muss vollautomatisch laufen – manchmal ist der schnellste Weg ein Display an der Wand.
Shelly Wall Display mit Home Assistant
Seit dem Update von Shelly lässt sich auf den Displays auch die Home Assistant Oberfläche darstellen. Ein definierter Benutzer kann die GUI laden und die freigegebenen Bereiche schalten.
Zugriffeigener Benutzer für das Display
Umfangnur definierte Bereiche schaltbar
PraxisnutzenWasser- und Sauerstoffpumpen
Bei der Wartung der kleinen Aquarien lassen sich die Pumpen direkt über das Display
schalten – ohne jedes Mal die verbauten Stecker ziehen zu müssen.
Aquariums-Steuerung
Die Temperaturen werden über Shelly und das Plugin für Temperatursensoren überwacht, die Beleuchtung läuft automatisiert.
TemperaturShelly Temperatursensoren
MorgensTageslichter ein · UV-Licht aus
AbendsTageslichter aus · UV-Licht ein
Bedienungzusätzlich manuell über Wall Display
Aquarien-Lichtsteuerung · eigene Darstellung
Energie
Verbrauch sichtbar machen
Strommess-Sensoren – etwa von Shelly – erfassen den Verbrauch je nach Anwendung für das Gesamtgebäude oder einzelne Stränge und zeichnen ihn auf. Ebenso lassen sich PV-Einspeise- und Verbrauchsdaten sauber darstellen.
Erfasste Werte
GesamtverbrauchGebäude
Einzelsträngegezielte Messpunkte
PV-EinspeisungErzeugung
EigenverbrauchAuswertung
Eigene Dashboards
Selbst gebaute Dashboards zeigen Verbräuche und Summen übersichtlich an – als Grundlage für bewusste Entscheidungen im Alltag.
Datenspeicherung
NAS & Backup-Konzept
Ein NAS mit 6 TB Speicherplatz bildet die zentrale Datenablage im Haushalt – als Backup-Ziel für Home Assistant sowie für Dokumente und Bilder aus der macOS-, iOS- und Windows-Umgebung der Endgeräte.
Speicherstruktur
ModellNetgear ReadyNAS
Kapazität6 TB
RAIDRAID 1 + zusätzliche externe Festplatte
Home Assistant Backup1× täglich & bei jedem Update
macOS-GeräteTime Machine
iOS-EndgeräteDokumente & Bilder
Windows-EndgeräteDokumente & Bilder
Externe Sicherung1× nächtlich auf externe Festplatte
Backup-Prinzip
Das Netgear ReadyNAS läuft im RAID 1 und sichert die Backups von Home Assistant – 1× täglich sowie zusätzlich bei jedem Update. macOS-Geräte werden über Time Machine gesichert, iOS- und Windows-Endgeräte legen Dokumente und Bilder ebenfalls zentral auf dem NAS ab. Die wichtigsten Daten werden zusätzlich einmal nächtlich auf eine externe Festplatte kopiert, um auch bei einem lokalen Ausfall abgesichert zu sein.
Backup-Konzept · eigene Darstellung
ESPHome Lab
Eigenbau mit ESP32
Ein besonders spannender Bereich in Home Assistant ist der ESP32-Builder. Die kleinen Platinen lassen sich selbst programmieren, können Ausgänge schalten, Eingänge erfassen und Temperaturen messen – ohne zusätzliche Hardware außer der Sensorik. In Mehrfachpackungen liegen die Geräte preislich unter 25 Euro. Mit passenden 3D-Druck-Gehäusen entstehen daraus kleine, feine Infopoints.

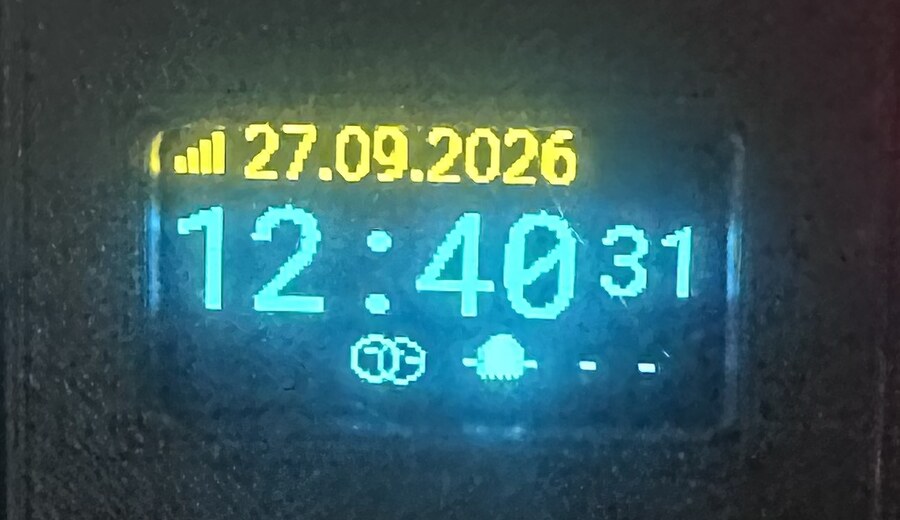

Kinderzimmer
Digitaluhren mit umschaltbaren Visualisierungen wie PAC-Man oder Super Mario, die bei vollen Minuten eine kurze Animation darstellen.
Display

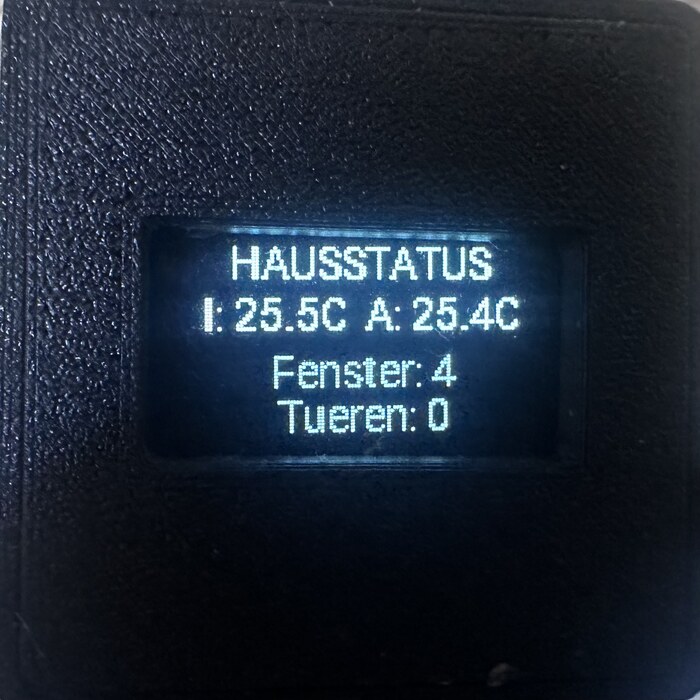

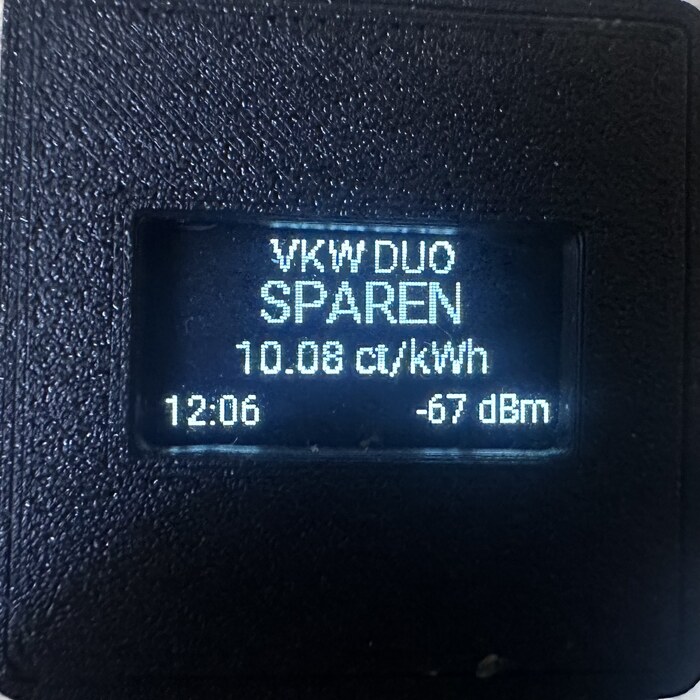

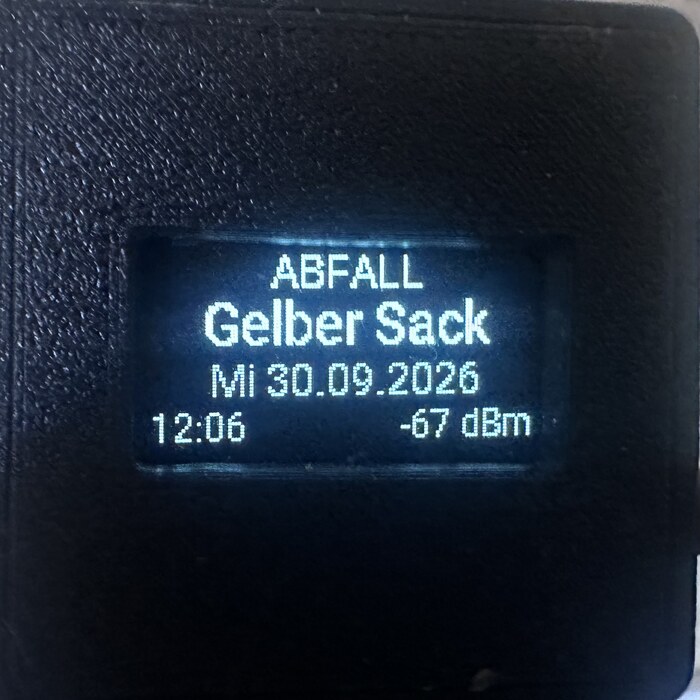

Hausstatus-Screen
Ein Gerät, drei Anzeigen im Wechsel: Abfallkalender, Hausstatus (Innen-/Außentemperatur, offene Fenster & Türen) und der aktuelle Stromtarif.
Eigenbau

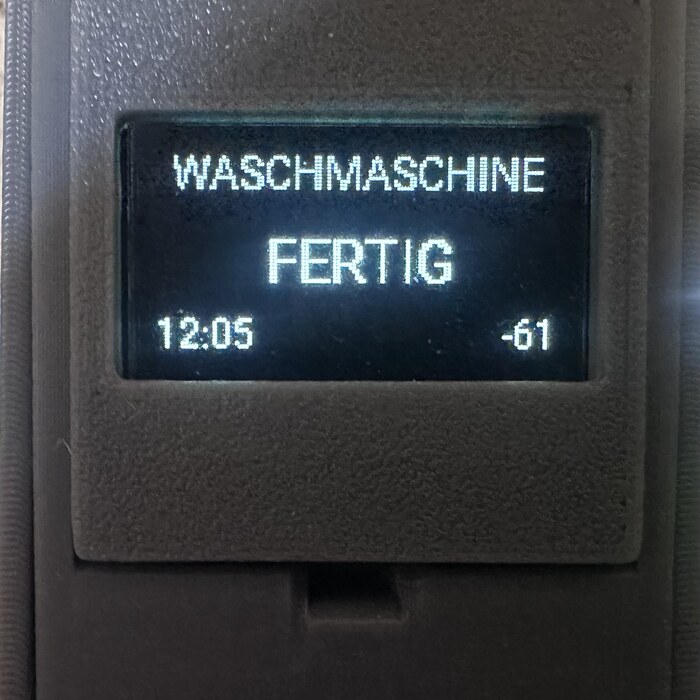

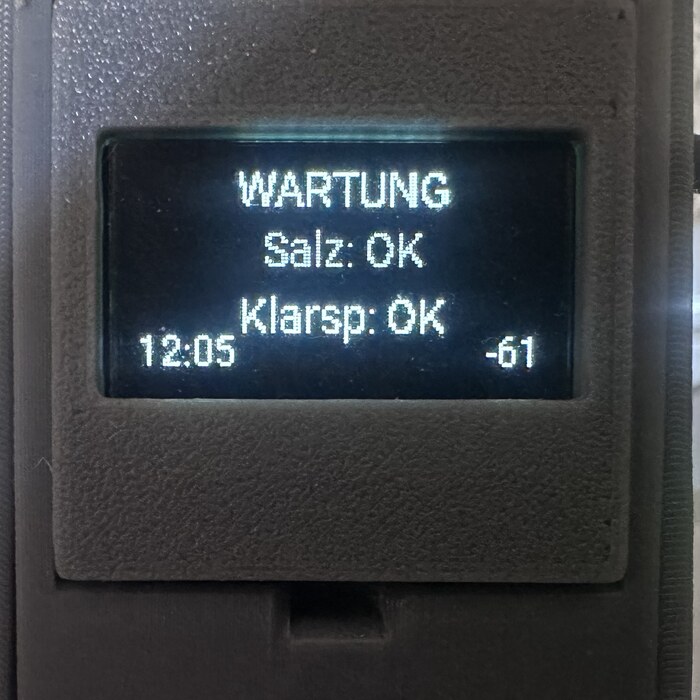

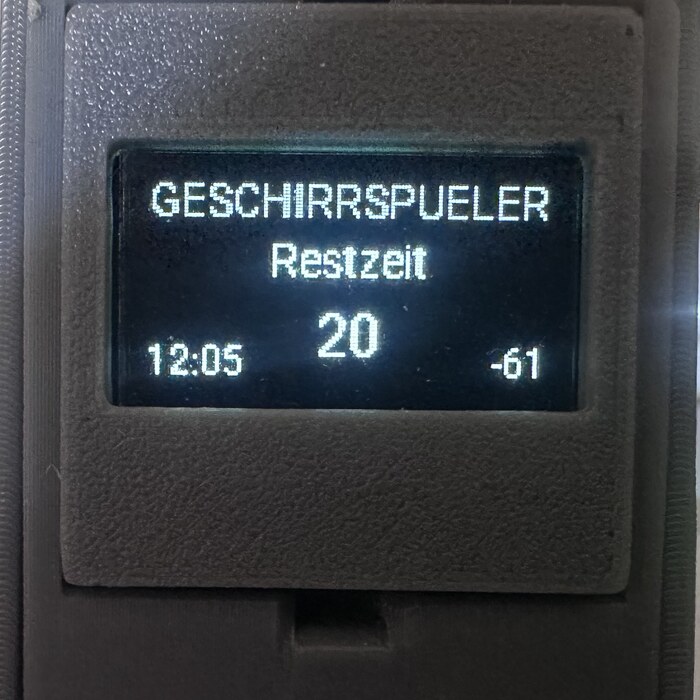

Küche · Hausgeräte
Ein zweites Gerät zeigt die Restlaufzeit der Waschmaschine im Keller sowie den Zustand des Geschirrspülers – inklusive Hinweis auf Salz und Klarspüler.
StatusZutrittssystem
ESP32 mit RFID-Leser im selbst gedruckten Gehäuse, platziert hinter der Glasscheibe bei der Haustüre – Home Assistant schaltet das Relais für den Türöffner.
Eigenbau

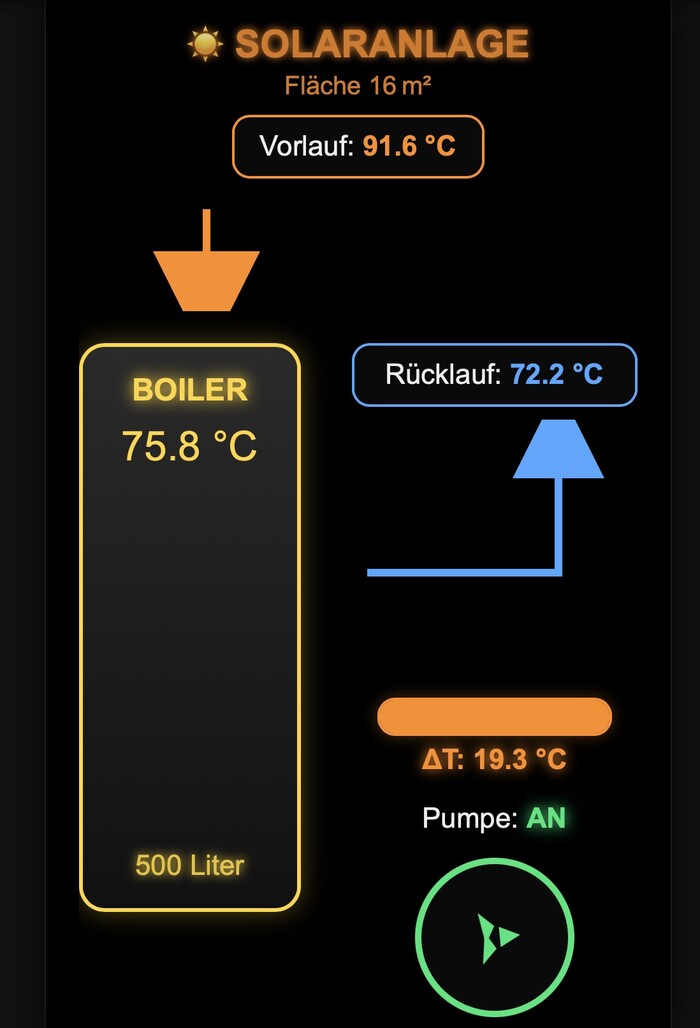

Boiler & Solar Visu
Eigene Visualisierung der Solaranlage: Vorlauf- und Rücklauftemperatur, aktuelle Boilertemperatur, Delta T sowie animierter Pumpenlauf auf einen Blick.
Visualisierung

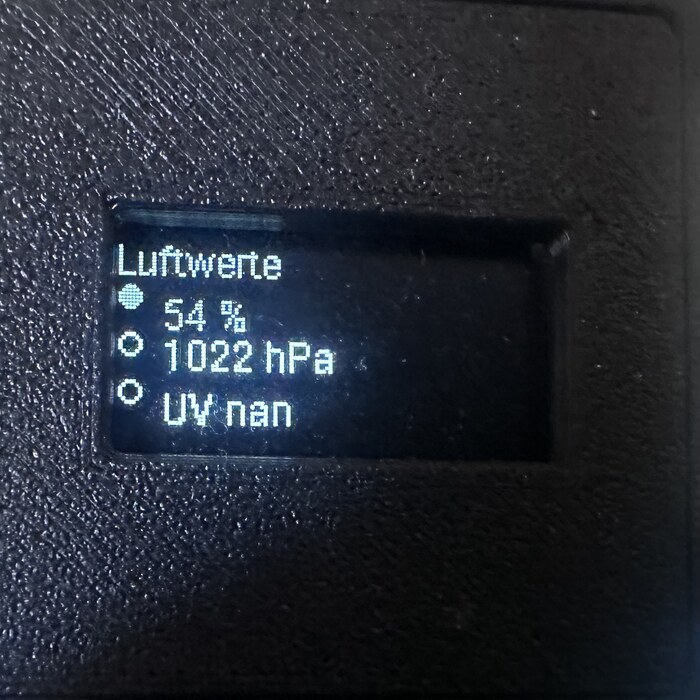

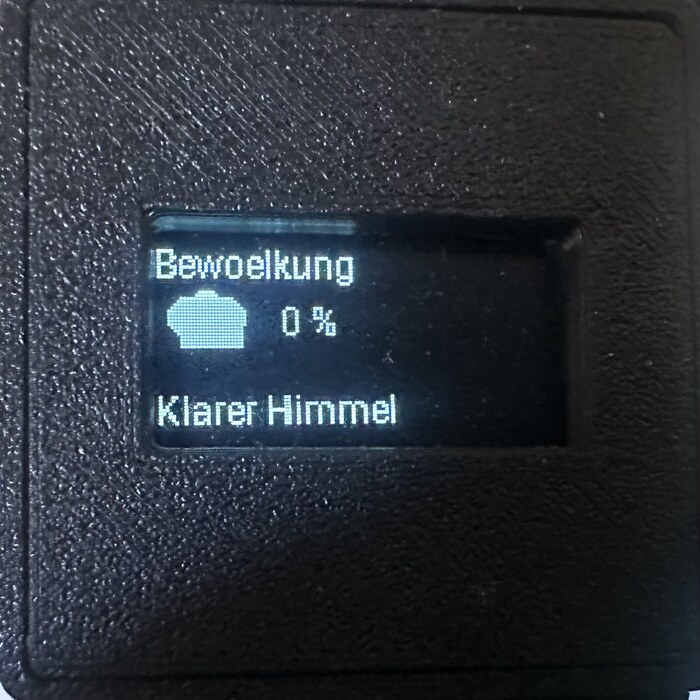

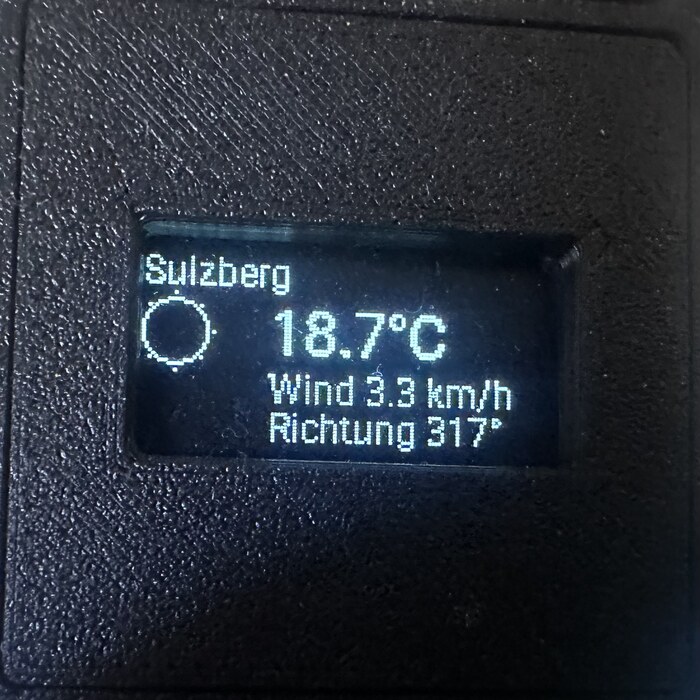

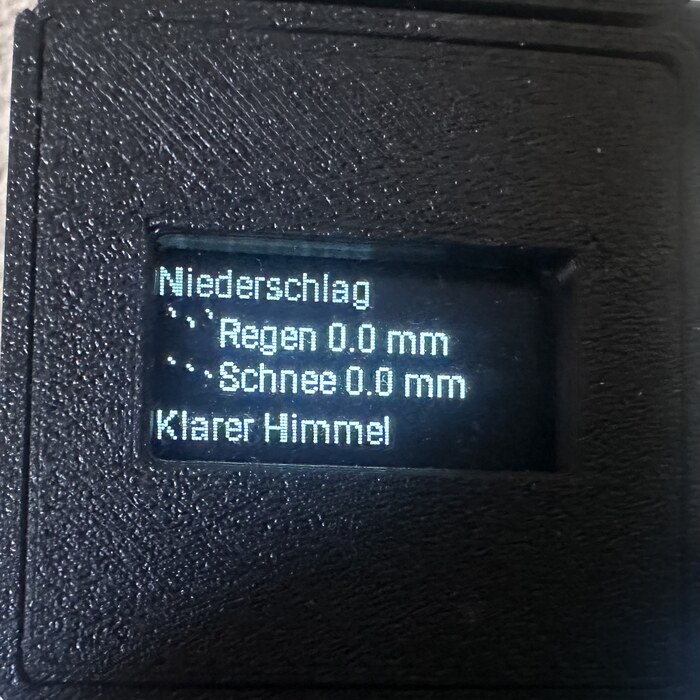

Wetterstatus-Box
Ein Gerät für den Standort Sulzberg zeigt im Wechsel Temperatur & Wind, Luftwerte (Feuchtigkeit, Luftdruck, UV), Niederschlag und Bewölkung an.
EigenbauFazit
Ein System statt vieler Insellösungen
Home Assistant verbindet bei mir Netzwerk, Smart Home, Zutritt, Energieüberwachung und Eigenentwicklungen zu einer zentralen Plattform. Durch die Kombination aus UniFi, Zigbee, ESPHome, Shelly, Hue und vielen weiteren Integrationen entstehen herstellerübergreifende Automationen, die den Alltag komfortabler, effizienter und transparenter machen. Das Gezeigte ist dabei nur ein kleiner Auszug der aktuellen Möglichkeiten.
